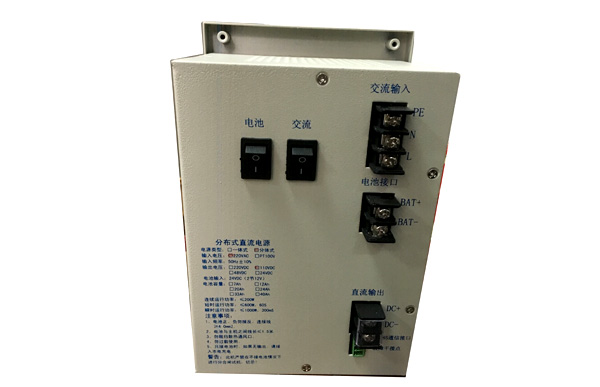

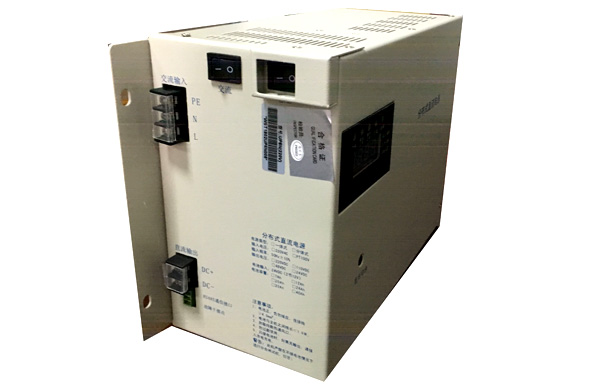

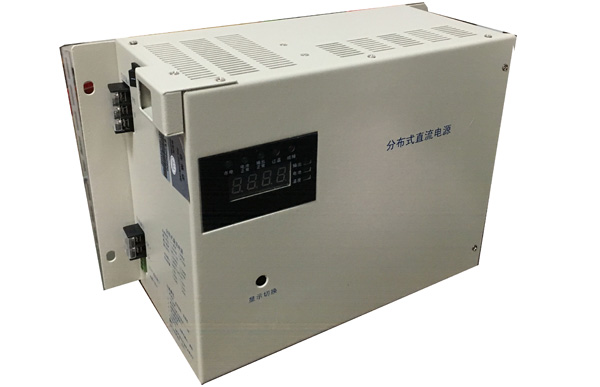

產品簡介

WST系列是深圳市五三通電子科技有限公司2013年在原分布式電源的基礎上開發出的新一代分布式電源，此款與目前市面所使用的分布式電源無論從質量、功能、功率、體積等方面為電力系統供電的可靠性、經濟性及自動化提供新的選擇方案。

分布式直流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。

WST系列分布式直流電源裝置具有市電輸入和PT輸入兩種方式，輸出方式從DC220V至DC24V各種規格，可以滿足各種使用場合。裝置最大輸出功率可達600W，可以滿足不同負載的需求。

WST系列分布式直流電源裝置體積小，安裝接線方便，適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠，更經濟（對小型用戶終端更明顯），又節省占地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。

WST系列分布式直流電源裝置采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。

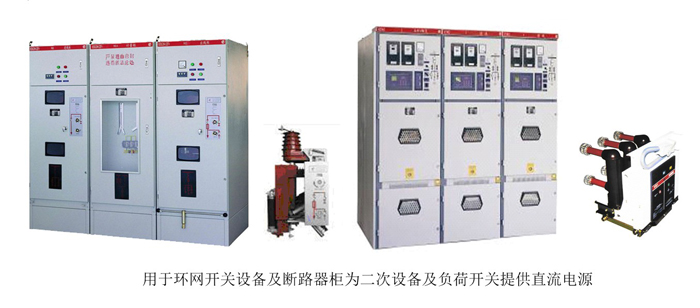

適用范圍

WST-FB系列嵌入式直流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。

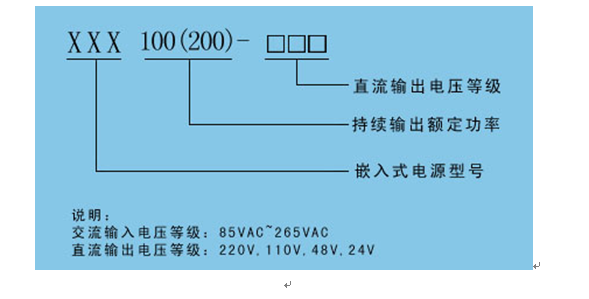

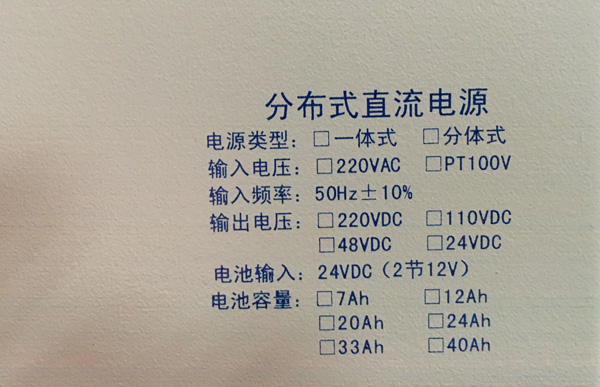

產品型號說明

系統特點

● 分散安裝，節省占地面積、降低造價

● 嵌入式供電方式，可靠性極大提高

● 220V，110V，48V多種輸入輸出方式，適用范圍廣

● 智能化高頻電源技術，自監測、自診斷，可當?shù)仫@示、報警，也可聯網通信，實現無人值守的自動化遠程管理

● 裝置外接2節12V蓄電池，當裝置交流供電停電后，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在72小時之內可將蓄電池重新充滿。

● 通信速率9600bps；規約采用MODBUS通信規約。

系統技術參數

●交流輸入： 85～265VAC 頻率：50Hz±10％

●輸出電壓： DC220V、DC110V、DC48V

●輸出功率及功耗：

（1）連續運行功率：連續運行：≤100W。

可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。

（2）短時運行功率：≤200W，20S。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。

（3）瞬時運行功率：≤600W，100ms。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。

（2）功率消耗：裝置本身消耗的功率不大于8W。

系統方案選擇

WST-ZMK100~300-電池選用2節12Ah~20Ah鉛酸免維護蓄電池

WST-ZMK400~600電池選用2節17Ah~33Ah鉛酸免維護蓄電池

1、使用環境條件

工組環境溫度：-10℃～+45℃；

最大月平均相對濕度：≤90%

最大日平均相對濕度：≤95%

海拔高度：不大于2000米。

工作環境條件：無導電微粒塵埃，無腐蝕金屬和破壞絕緣的化學物質，使用地點應具有防御雨、雪、風、沙的設施，周圍不允許充滿水蒸氣或有較嚴重的霉菌存在。

2、輸入電源

交流輸入電壓：85～265VAC

頻率：50Hz±10％

波形：正弦波，波形畸變<5%

功率要求：單臺不小于300VA。

3、輸出功率及功耗

（1）連續運行功率：

l  連續運行：200W。(不接電池）

可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。

l  短時運行功率：1000W，60S。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。

l  瞬時運行功率：≤1000W，300ms。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。

（2）功率消耗：裝置本身消耗的功率不大于8W。
