適用范圍

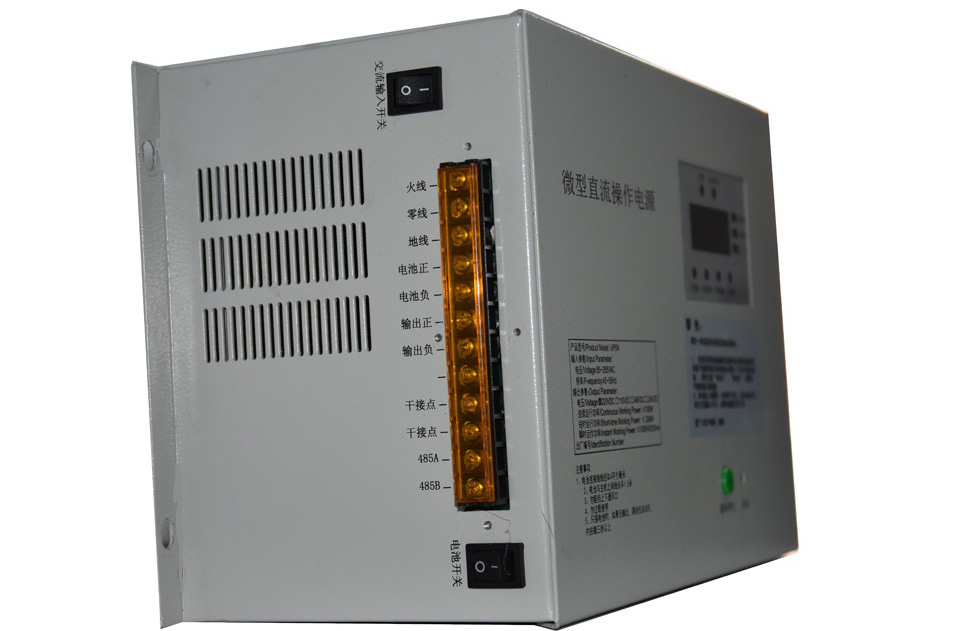

WST-UP5一體式分布直流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。

系統特點

●分散安裝，節省占地面積、降低造價；

●一體式供電方式，可靠性極大提高；

●220V，110V，48V多種輸入輸出方式，適用范圍廣；

●智能化高頻電源技術，自監測、自診斷，可當?shù)仫@示、報警，也可聯網通信，實現無人值守的自動化遠程管理；

●裝置內置2節12V蓄電池，當裝置交流供電停電后，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在72小時之內可將蓄電池重新充滿；

●通信速率9600bps；規約采用MODBUS通信規約。

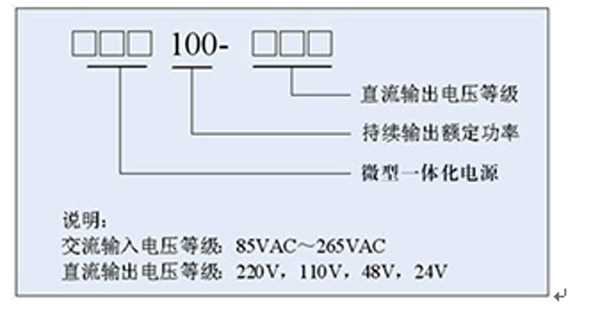

技術參數

●交流輸入：85～265VAC，頻率：50Hz±10％

●輸出電壓：DC220V、DC110V、DC48V

●輸出功率及功耗：

（1）連續運行功率：連續運行：≤100W。

可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。

（2）短時運行功率：≤200W，20S。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。

（3）瞬時運行功率：≤600W，100ms。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。

（4）功率消耗：裝置本身消耗的功率不大于8W。
