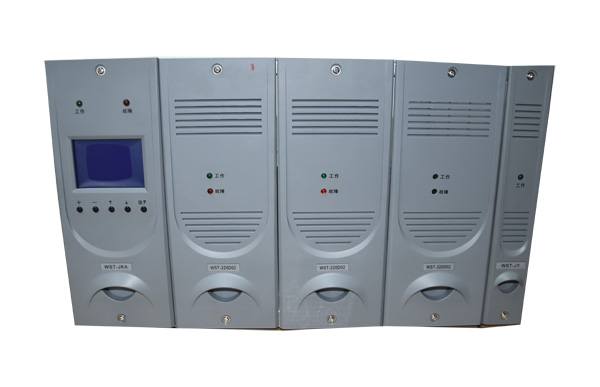

概述
整流模塊的主要作用是將電網交流電整定成為穩定、可靠的直流電，為蓄電池充電，以及向各種直流負載供電，是系統中最基本的組成部件。深圳市五三通電子科技有限公司為用戶提供全面可靠的產品。
表3.1模塊種類清單
|
產品系列
|
名稱
|
冷卻方式
|
外形尺寸
（寬×高×深）
|
章節
|
|
5A系列
|
WST22005-9/WST11010-9
|
自然冷卻
|
110×257×415mm
|
3.1.1
|
|
WST22005-10/WST11010-10
|
智能風冷
|
88×177×310mm
|
3.1.2
|
|
7A系列
|
WST22007-10
|
智能風冷
|
88×177×310mm
|
3.1.2
|
|
10A系列
|
WST22010-6/WST11020-6
|
自然冷卻
|
136×284×445mm
|
3.1.3
|
|
WST22010-8/WST11020-8
|
自然冷卻
|
136×284×445mm
|
3.1.3
|
|
WST22010-9/WST11020-9
|
半自冷
|
110×257×415mm
|
3.1.4
|
|
WST22010-10/WST11020-10
|
智能風冷
|
88×177×310mm
|
3.1.5
|
|
20A系列
|
WST22020-9/WST11030-9
|
半自冷
|
110×257×415mm
|
3.1.6
|
|
30A系列
|
WST22030
|
智能風冷
|
136×284×445mm
|
3.1.7
|
|
40A系列
|
WST22040
|
智能風冷
|
136×284×445mm
|
3.1.7
|

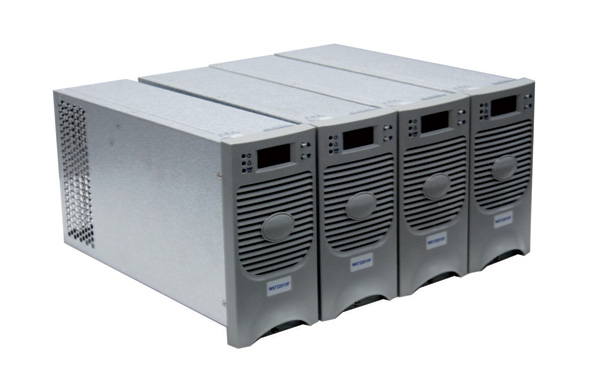

3.1電力電源模塊
電力電源模塊按電壓等級分為兩類：220V電壓等級和110V電壓等級。

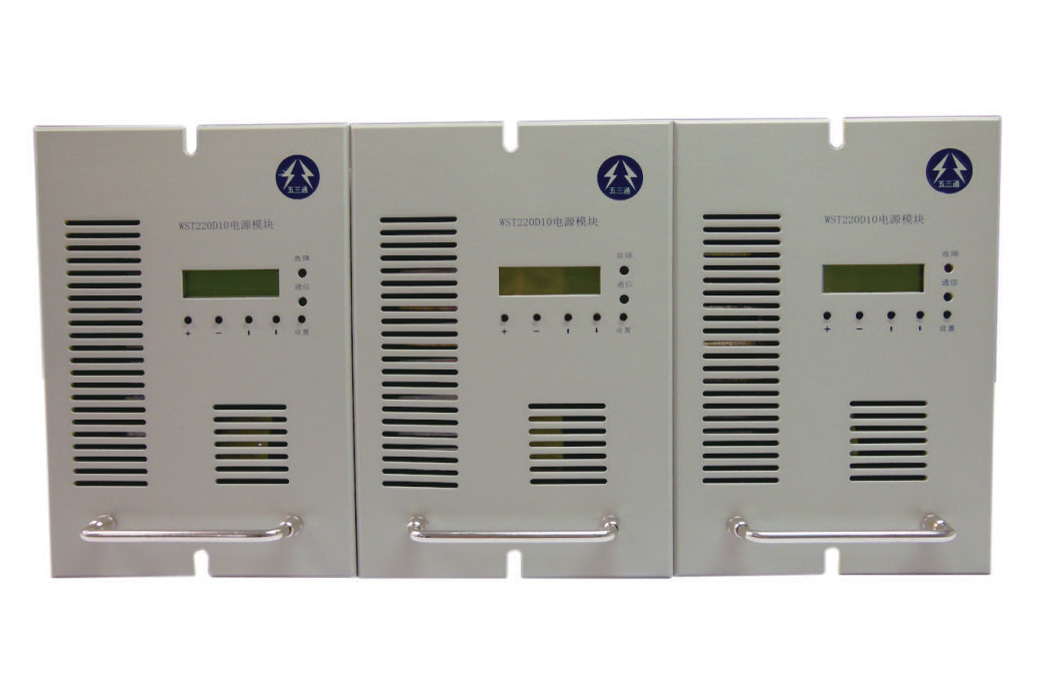

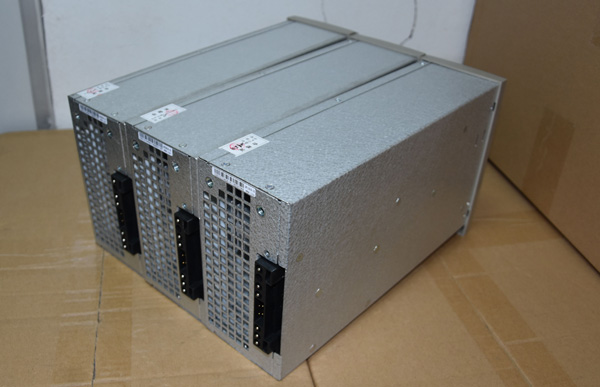

3.1.1WST22005-9系列自冷模塊
WST22005-9系列自冷模塊采用LLC全橋諧振軟開關技術，效率高；采用一體化航空插座，安裝方便。包括WST22005-9（220V/5A）和WST11010-9（110V/10A）兩種。
3.1.1.1主要特點
● 采用LLC諧振軟開關技術，效率大于94%；
● 內置短路保護，即使模塊輸出長期處于短路狀態也不致損壞；
● 采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
● 完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
● 自冷方式，工作時可聞噪聲不高于40db；
● 內置防反接保護，支持帶電熱拔插。
3.1.1.2技術指標
表3.1.1WST22005-9系列模塊技術指標表
|
型 號
項 目
|
參數指標
|
備 注
|
|
WST22005-9
|
WST11010-9
|
|
輸入額定電壓
|
380VAC（-20%～+25%）
|
-20%～-15%范圍限功率
|
|
輸出額定值
|
5A/230V
|
10A/115V
|
|
|
電壓調節范圍
|
198～286V
|
98～143V
|
|
|
輸出限流范圍
|
10%～105%額定電流
|
105%最大限流點
|
|
穩壓精度
|
≤0.5%
|
|
|
穩流精度
|
≤0.5%
|
|
|
紋波系數
|
≤0.5%
|
|
|
轉換效率
|
≥94%
|
額定輸入、額定輸出
|
|
動態響應
|
恢復時間≤200μs，超調≤±5%
|
20%負載躍變到80%負載
|
|
輸出短路電流
|
≤40%額定輸出電流
|
|
|
輸出過壓告警
|
/
|
可由模塊監控模塊或監控模塊設置
|
|
輸出過壓保護
|
310±5VDC，不可恢復
|
155±3VDC，不可恢復
|
需手動恢復
|
|
輸出欠壓告警
|
/
|
/
|
由監控設置
|
|
欠壓限功率
|
320±5VAC（恢復電壓325±5VAC）
|
半載輸出
|
|
輸入欠壓保護
|
295±5VAC（恢復電壓305±5VAC）
|
交流電壓正常后，
自動恢復工作
|
|
輸入過壓保護
|
490±5VAC（恢復電壓470±5VAC）
|
|
過溫保護
|
80℃±5（恢復溫度：65℃±5）
|
降溫后自動恢復
|
|
冷卻方式
|
自然冷卻
|
|
|
外形尺寸
|
110mm×257mm×415mm（寬×高×深）
|
|
|
模塊凈重
|
≤7Kg
|
|
